CQB型不銹鋼磁力驅動泵結構圖

點擊次數：859 發布時間：2017/8/6 7:43:34

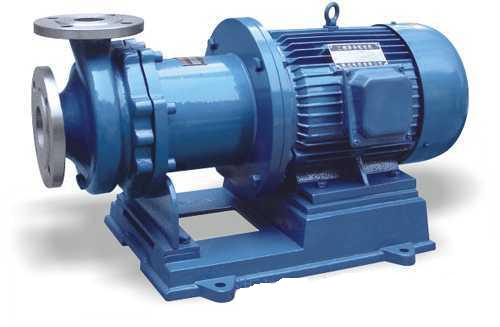

【CQB型不銹鋼磁力離心泵】產品簡介：

CQB不銹鋼磁力離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
CQB型磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB型磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

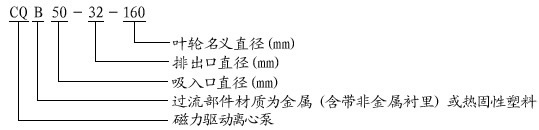

【CQB型不銹鋼磁力離心泵】型號意義：

【CQB型不銹鋼磁力離心泵】性能范圍：

流量：3.2-100m3/h
揚程：20-80m
電機功率：1.1-55kW
使用溫度：≤80℃
材質:1Cr18Ni9Ti (可定制304.316.316L材質)

【CQB型不銹鋼磁力離心泵】產品用途：

CQB型磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

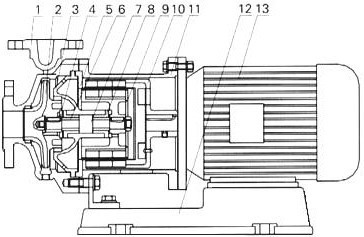

【CQB型不銹鋼磁力離心泵】結構圖：


1	泵體	2	葉輪	3	軸承體	4	止推環	5	隔離套	6	軸套	7	泵軸
8	軸承	9	內磁鋼總成	10	外磁鋼總成	11	聯接架	12	底座	13	電機

【CQB型不銹鋼磁力離心泵】性能參數：

型號	口徑		流量 (m³/h)	揚程 (m)	轉速 (r/min)	電機型號	電機功率 (kW)	電壓 (V)	材質
型號	進口	出口	流量 (m³/h)	揚程 (m)	轉速 (r/min)	電機型號	電機功率 (kW)	電壓 (V)	材質
CQB32-20-125	32	20	3.2	20	2900	Y80S-2	2.2	380	不銹鋼
CQB32-20-160	32	20	3.2	32	2900	Y90S-2	2.2	380
CQB40-25-105	40	25	6.3	12.5	2900	Y80S-2	2.2	380
CQB40-25-125	40	25	6.3	20	2900	Y90S-2	2.2	380
CQB40-25-160	40	25	6.3	32	2900	Y100L-2	3	380
CQB40-25-200	40	25	6.3	50	2900	Y132S1-2	5.5	380
CQB50-32-125	50	32	12.5	20	2900	Y100L-2	3	380
CQB50-32-160	50	32	12.5	32	2900	Y112M-2	4	380
CQB50-32-200	50	32	12.5	50	2900	Y132S2-2	7.5	380
CQB50-32-250	50	32	12.5	80	2900	Y160L-2	18.5	380
CQB65-50-125	65	50	25	20	2900	Y112M-2	4	380
CQB65-50-160	65	50	25	32	2900	Y132S2-2	7.5	380
CQB65-40-200	65	40	25	50	2900	Y160M2-2	15	380
CQB65-40-250	65	40	25	80	2900	Y180M-2	22	380
CQB80-65-125	80	65	50	20	2900	Y132S2-2	7.5	380
CQB80-65-160	80	65	50	32	2900	Y160M2-2	15	380
CQB80-50-200	80	50	50	50	2900	Y180M-2	22	380
CQB80-50-250	80	50	50	80	2900	Y220L2-2	37	380
CQB100-80-125	100	80	100	20	2900	Y160M2-2	15	380
CQB100-80-160	100	80	100	32	2900	Y180M-2	22	380
CQB100-65-200	100	65	100	50	2900	Y220L2-2	37	380
CQB100-65-250	100	65	100	80	2900	Y250M-2	55	380
注:每個型號都可配防爆電機

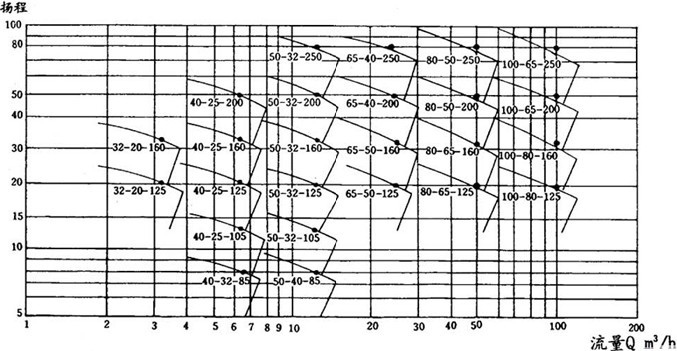

【CQB型不銹鋼磁力離心泵】型譜圖：

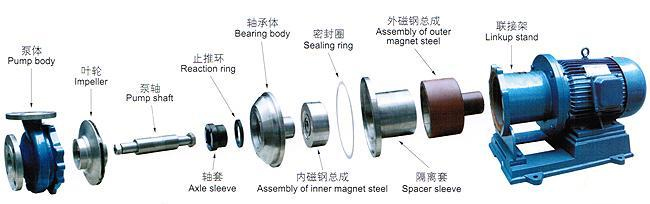

【CQB型不銹鋼磁力離心泵】結構爆炸圖：

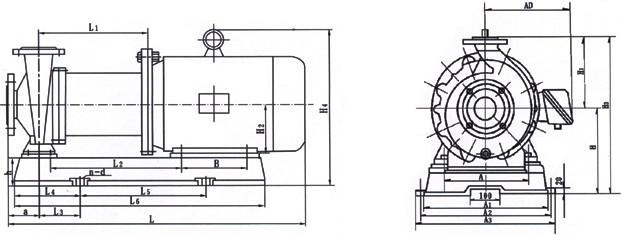

【CQB型不銹鋼磁力離心泵】外型安裝尺寸圖：

型號	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h	n-d
CQB32-20-125	125	150	100	458	133	120	90	65
CQB32-20-160	140	155	100	483	143	160	115	65
CQB40-25-105	125	150	100	458	133	120	90	65
CQB40-25-125	140	155	125	508	143	160	112	65
CQB40-25-160	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50	4-ф17
CQB40-25-200	261	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф22
CQB50-40-85	125	150	100	458	133	120	90	80
CQB50-32-105	140	155	125	508	143	160	112	65
CQB50-32-125	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50	4-ф17
CQB50-32-160	190	190	140	653	233	160	112	80	300	330	360	210	370	363	197	140	80	270	430	50	4-ф17
CQB50-32-200	216	210	140	728	253	180	132	80	350	380	410	230	410	413	236	140	80	320	480	50	4-ф22
CQB50-32-250	254	255	210	898	308	228	160	100	390	440	420	260	485	485	308	160	120	440	680	80	4-ф22
CQB65-50-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф17
CQB65-50-160	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф17
CQB65-40-200	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф22
CQB65-40-250	279	285	241	968	308	228	180	100	390	440	420	280	505	530	321	161	120	440	680	80	4-ф22
CQB80-65-125	216	210	140	728	253	160	132	80	350	380	420	230	390	413	236	140	80	320	480	50	4-ф17
CQB80-65-160	254	255	210	898	297	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф22
CQB80-50-200	254	255	254	943	308	200	160	100	390	440	420	260	460	485	308	161	120	440	680	80	4-ф22
CQB80-50-250	318	310	305	1108	318	225	200	125	470	500	530	300	525	575	333	171	120	520	760	100	4-ф22
CQB100-80-125	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф17
CQB100-80-160	254	255	254	975	308	200	160	100	390	440	420	260	460	475	308	161	120	440	680	80	4-ф22
CQB100-65-200	318	310	305	1083	318	225	180	100	470	500	530	300	525	575	333	171	120	520	760	100	4-ф28
CQB100-65-250	318	310	305	1108	318	250	200	125	470	500	530	300	550	575	330	171	120	520	760	100	4-ф28

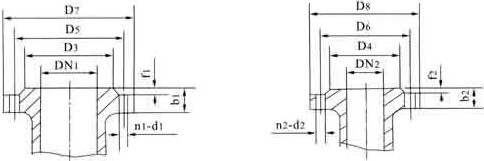

【CQB-G型高溫磁力驅動泵】法蘭尺寸：

泵型號	進口法蘭							出口法蘭
	DN1	D3	D5	D7	b1	f1	n1-d1	DN2	D4	D6	D8	b2	f2	n2-d2
32-20-125	32	69	90	120	16	3	4-φ14	20	48	65	96	14	2	4-φ11
32-20-160
40-25-105	40	78	100	130	16	3	4-φ14	25	58	75	100	14	3	4-φ11
40-25-125
40-25-160		84	110	150	18	3	4-φ18	25	65	85	115	16	3	4-φ14
40-25-200
50-40-85	50	88	110	140	16	3	4-φ14	40	78	100	130	16	3	4-φ14
50-32-105								32	69	90	120	16	3	4-φ14
50-32-125
50-32-160		99	125	165	20	3	4-φ18	32	76	100	140	18	3	4-φ18
50-32-200
50-32-250
65-50-125	65	108	130	160	16	3	4-φ14	50	88	110	140	16	3	4-φ14
65-50-160		118	145	185	20	3	4-φ18	50	99	125	165	20	3	4-φ18
65-40-200								40	84	110	150	18	3
65-40-250
80-65-125		124	150	190	18	3	4-φ18	65	108	130	160	16	3	4-φ14
80-65-160	80	132	160	200	20	3	4-φ18	65	118	145	185	20	3	4-φ18
80-50-200		132	160	200	20	3	8-φ18	50	99	125	165	20	3
80-50-250
100-80-125	100	144	170	210	18	3	4-φ18	80	124	150	190	18	3	4-φ18
100-80-160	100	156	180	220	22	3	8-φ18	80	132	160	200	20	3	8-φ18
100-65-200								65	118	145	185	20	3	4-φ18
100-65-250

【CQB型不銹鋼磁力離心泵】安裝與調試：

（一）磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
（二）當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配爸底閥。
（三）泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。
（六）泵停止工作前，應先關團排出閥門，然后切斷電源。

【CQB型不銹鋼磁力離心泵】注意事項：

（一）因磁力泵軸承的冷卻和通滑是靠被轍送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。
（二）被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
（三）泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
（四）被輸送的介質及其溫度應在泵材允許范圍內(洋見附表卜工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，轍送吸入壓力不大于0.2MPa，大工作壓力1.6MPa，密度不大于1600Kg/m㎡，粘度不大于30x10-6㎡/S的不含硬顆粒和纖維的液體。
（五）對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。
（六）磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

【CQB-G型高溫磁力驅動泵】故障原因及排除方法：

故障形式	產 生原因	排除方法
泵不出水	1.水泵反轉 2.進水管道漏氣 3.泵腔蓄水不足 4.電壓太高，啟動時聯軸器打滑 5.吸程太高 6.閥門沒有打開	1.改變電機接線 2.杜絕漏氣 3.增加蓄水量 4.調正電壓 5.降低泵安裝位置 6.校正或更改閥門
流量不足	1.吸入管徑太小或淤塞 2.葉輪流道阻塞 3.揚程過高 4.轉速不夠	1.調換或清洗進水管 2.清洗葉輪 3.開大出水閥 4.恢復額定轉速
揚程過低	1.流量過大 2.轉速太低	1.關小出水閥 2.恢復額定轉速
噪音太大	1.泵軸嚴重磨損 2.軸承嚴重磨損 3.外磁鋼或內磁鋼與隔離套接觸 4.密封環與葉輪研磨 5.冷卻箱內滾動軸承磨損	1.更換泵軸 2.更換軸承 3.拆除泵頭重新組裝 4.更換止推環、密封環 5.更換滾動軸承
漏液	O型密封圈損壞	更換O型密封圈
