WQ型全揚程多級排污泵技術參數
點擊次數：947 發布時間：2017/8/5 23:32:36

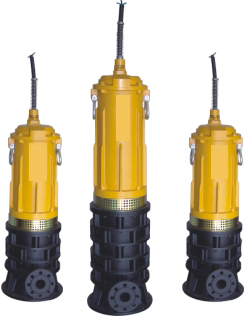

| WQ型全揚程多級排污泵 |
|
一、產品概述
WQ型全揚程多級污水污物潛水電泵（以下簡稱電泵），由水泵、密封和電動機三部分組成。電動機位于電泵上部，為三相異步電動機；水泵位于電泵下部，為流道式葉輪-蝸殼結構，水泵與電動機之間采用機械密封作動密封，各固定止口密封處采用“O”形耐油橡膠密封圈作靜密封，確保電泵的可靠性。水泵采用特殊防砂結構，保證了電泵的可靠性及使用壽命；水泵下部配有導向軸承，因此在水位較低的時候可根據實際情況將電泵水平（或傾斜）放置運行，但不允許將電動機露出水面運轉或?qū)㈦姳玫怪眠\(yùn)轉。
當額定揚程大于100m時，電泵配有消聲止回閥，避免在停機時發生水錘現象而損壞電泵。用戶還可根據實際使用情況調節彎管的安裝角度，以方便管路的安裝。
電泵轉子軸采用不銹鋼材料，確保軸有更可靠的機械強度，可有效提高軸的耐磨性和耐腐蝕性，同時也便于葉輪的維修拆卸。
該系列電泵廣泛用于工業、農業、礦山、建筑施工、市政環保等場所，可抽送含有短纖維、紙屑、泥沙等固體顆?；蜍浶怨虘B(tài)物的液體，如泥水、灰水、生活廢水、污水、糞尿等，是農業排灌、河塘清淤和工地施工的理想水利設備，但不適用于有防爆要求的場合使用。
二、使用條件
電泵在下列使用條件下應能連續正常工作：
1、介質溫度不超過+40℃；
2、介質的PH值為4~10之間；
3、介質的密度大為1.2×10kg/m3；
4、電源頻率為50Hz，三相交流380V/660V，電壓波動范圍為額定值的0.9~1.1倍；
5、潛水深度不超過5m。

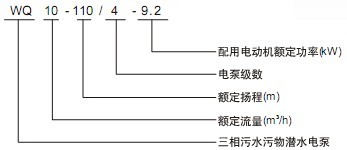

三、型號說明
四、主要技術參數
|
序號
|
型號
|
額定
流量
(m3/h)
|
額定
揚程
(m)
|
額定
功率
(kW)
|
額定
電壓
(v)
|
同步
轉速
(r/min)
|
額定
電流
(A)
|
配管
內徑
(mm)
|
揚程使
用范圍
(m)
|
外形
尺寸
(mm)
|
|
1
|
WQ10-110/4-9.2
|
10
|
110
|
9.2
|
380
|
3000
|
19.2
|
51
|
全揚程
|
1070×390×350
|
|
2
|
WQ15-90/4-9.2
|
15
|
90
|
9.2
|
380
|
3000
|
19.2
|
51
|
全揚程
|
1070×390×350
|
|
3
|
WQ20-75/3-9.2
|
20
|
75
|
9.2
|
380
|
3000
|
19.2
|
51
|
全揚程
|
1000×390×350
|
|
4
|
WQ10-150/5-11
|
15
|
150
|
11
|
380
|
3000
|
22.9
|
51
|
全揚程
|
1140×390×350
|
|
5
|
WQ15-120/5-11
|
15
|
120
|
11
|
380
|
3000
|
22.9
|
51
|
全揚程
|
1140×390×350
|
|
6
|
WQ20-90/3-11
|
20
|
90
|
11
|
380
|
3000
|
22.9
|
51
|
全揚程
|
1000×390×350
|
|
7
|
WQ20-120/4-15
|
20
|
120
|
15
|
380
|
3000
|
30.8
|
51
|
全揚程
|
1130×390×350
|
|
8
|
WQ30-100/4-15
|
30
|
100
|
15
|
380
|
3000
|
30.8
|
64
|
全揚程
|
1060×390×350
|
|
9
|
WQ40-80/4-15
|
40
|
80
|
15
|
380
|
3000
|
30.8
|
76
|
全揚程
|
1060×390×350
|
|
10
|
WQ20-150/5-18.5
|
20
|
150
|
18.5
|
380
|
3000
|
37.2
|
51
|
全揚程
|
1260×390×350
|
|
11
|
WQ30-125/5-18.5
|
30
|
125
|
18.5
|
380
|
3000
|
37.2
|
64
|
全揚程
|
1190×390×350
|
|
12
|
WQ40-100/5-18.5
|
40
|
100
|
18.5
|
380
|
3000
|
37.2
|
76
|
全揚程
|
1190×390×350
|
|
13
|
WQ20-180/6-22
|
20
|
180
|
22
|
380
|
3000
|
43.7
|
51
|
全揚程
|
1390×390×350
|
|
14
|
WQ30-150/6-22
|
30
|
150
|
22
|
380
|
3000
|
43.7
|
64
|
全揚程
|
1320×390×350
|
|
15
|
WQ40-120/6-22
|
40
|
120
|
22
|
380
|
3000
|
43.7
|
76
|
全揚程
|
1320×390×350
|
|
