產品展示
當前位置：首頁 > 產品展示 > 產品中心 >真空泵 >2SK系列水環式真空泵

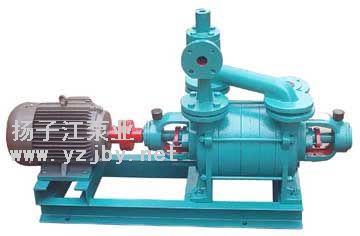

產品名稱：2SK系列水環式真空泵

產品型號：

產品特點：永嘉縣揚子江泵業有限公司為你提供2SK系列水環式真空泵,2SK系列水環式真空泵規格,2SK系列水環式真空泵介紹,2SK系列水環式真空泵價格等資料

2SK系列水環式真空泵的詳細資料：

一、2SK型水環式真空泵概述：

2SK系列水環式真空泵相當于2臺SK系列水環真空泵串聯使用。
因SK系列水環真空泵只能達到-700mmHg的極限真空度，為達到較高真空及高真空下的較大抽氣速率，20世紀80年代國內開發了2SK系列真空泵。
隨著我公司生產的2BV及2BE系列新一代節能型產品的出現，2SK型水環式真空泵將逐漸被取代。
2SK－P1系列兩級水環真空泵－大氣噴射泵機組主要工作在絕壓10~50mmHg下，但其在高真空區效率較低，如需長期運行可選用 羅茨水環真空機組，如此可獲得高真空區抽氣佳效率。
2SK型水環式真空泵和2SK-P1系列兩級水環真空泵—大氣噴射泵機組是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體以便在密閉容器中獲得較高真空。

2SK型水環式真空泵被廣泛應用于食品、紡織、化工、醫藥和冶金工業及電子領域的真空蒸發、真空濃縮、真空回潮、真空浸漬、真空干燥及真空冶煉等。
2SK系列使用于吸入壓力低于-0.08MPa的工況條件，2SK-P1系列使用于吸入壓力低于-0.096MPa的工況條件。

二、2SK型水環式真空泵特點：

1、比較SK系列單級水環真空泵而言，具有真空度高、在高真空區抽速大等特點。
2、相同抽速率下，軸功率明顯高于2BV、2BE系列水環式真空泵。
3、因結構為雙葉輪結構，制造、維修較為復雜，易損件較多。

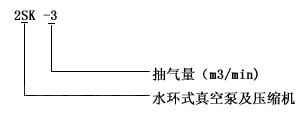

三、2SK型水環式真空泵的型號意義：
四、2SK型水環式真空泵的性能參數表：
型號
抽氣量
(m3/min)
極限真空度
(MPa)
(毫米汞柱)
功率
KW
泵轉速
r.p.m
供水量
(L/min)
口徑
(mm)
泵總重
(KG)
建議替代
產品型號
大
吸入壓力為
-0.093MPa
-700mmHg
時
進
出
2SK-1.5
1.5
0.9
-0.098
(-735)
4
1440
10-15
40
40
200
2BV5110
2SK-3
3
2
7.5
1440
15-20
40
40
260
2BV5111
2SK-6
6
4
15
1460
25-35
50
50
460
2BV5131
2SK-12
12
8
22
970
40-50
100
100
850
2BE 202
2SK-20
20
14
45
740
60-80
125
125
1550
2BE252-660
2SK-30
30
20
55
741
60-80
125
125
1800
2BE 253-660

注：1、表中所列2SK型水環式真空泵性能指標及性能曲線指下列規定條件下的性能指標：
① 大氣壓力為0.1013MPa（760mmHg）
② 進水溫度15℃
③ 吸入空氣溫度20℃
④空氣相對溫度70%
2、供水量為吸入壓力－0.05MPa（－400mmHg）時的數值，極限真空時可大于此值。
3、性能允差±10%

五、2SK型水環式真空泵的工作原理及指示圖：

2SK型水環式真空泵工作原理如圖一所示，葉輪（5）偏心地裝在泵體（3）內，當葉輪旋轉時，水受離心力的作用向四周甩出，在2SK型水環式真空泵體內壁與葉輪之間形成旋轉水環（6）。水環上部內表面與葉輪輪轂相接觸，當葉輪沿順時針方向轉動時，在前半轉的過程中，水環內表面逐漸與輪轂脫離，相鄰兩葉片之間所形成的空腔逐漸增大，被抽氣體通過泵進氣管（4），經月牙形吸氣孔（7）不斷被吸入空腔內；后半轉的過程中，水環內表面逐漸與輪轂接近，兩相鄰葉片之間空腔逐漸縮小，氣體被壓縮，因而壓力不斷增加，當壓力增加到大于外界壓力時，氣體被排出，從而不斷地抽走密封容器的氣體，使其形成一定的真空。

圖一：2SK型水環式真空泵工作原理指示圖
1.排氣管 2.出氣孔 3.泵體 4.進氣管 5.葉輪 6.水環 7.吸氣孔

六、2SK型水環式真空泵的結構說明：

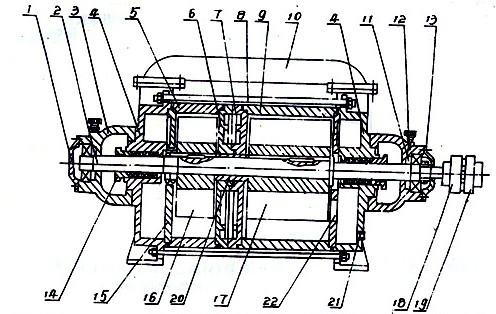

①抽氣量1.5m3/min以上2SK水環真空泵的結構如圖二所示，長短兩葉輪17和16用鍵固定在軸2上，兩葉輪中間用軸套20定位，并用園螺母鎖緊，這就構成了整個轉子部分，并且偏心地安裝在泵體內，支承在兩個單列向心球軸承上，轉予部分用聯軸器18與電機軸相聯，使之與電機一起以同樣轉速轉動，長葉輪17、長泵體9和吸入部分組成高真空級，短泵體5、短葉輪16和排出部分組成低真空級，高真空級的排氣口和低真空級的吸入口用連通管聯接（2SK-1.5無此連通管）成為雙級串聯，兩級之間用中間壁（A）7和中間壁（B）6隔開，中間壁（A）上有排氣孔，中間壁（B）上有吸氣口。

圖二：抽氣量1.5m3/min（2SK—1.5）以上兩級水環泵結構圖

1、后軸承壓蓋 2、軸 3、軸承架 4、前后端蓋 5、短泵體 6、中間壁（B） 7、中間壁（A） 8、拉緊螺栓 9、長泵體 10、連通管 11、調整墊 12、油杯 13、前軸承壓蓋 14、填料壓蓋 15、后蓋園盤 16、短葉輪 17、長葉輪 18、泵聯軸器 19、電機聯軸器 20、軸套 21、進水孔 22、前蓋園盤

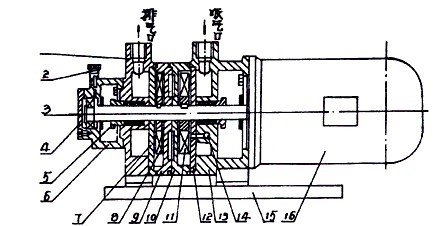

②2SK-0.4、2SK-0.8兩級水環真空泵結構如圖三所示，其高低真空級結構與圖二所示泵基本相同（無連通管）。采用特制加長軸電機，長、短葉輪用鍵固定于軸上，但可做軸向浮動，偏心地置于長短泵體內。
　　 2SK水環真空泵兩端的密封采用油浸石棉盤根或機械密封。
高真空級的一端有進水孔，補充水由此進入高真空級的長泵體內，低真空級的補充水是由高真空級排出的。（2SK-12、2SK-20、　　2SK-30低真空級的補充水也從供水管供入一部分，但要通過閥來調節其量的大小）。高、低真空級是由拉緊螺栓而牢固地連接在一起。

圖三：2SK-0.4、 2SK-0.8兩級水環真空泵結構圖

1.后蓋2.油杯3.軸承擋圈4.軸承壓蓋子5.填料壓蓋6.軸承架7.排氣圓盤8.短葉輪9.短泵體10.長泵體11.長葉輪12.吸氣圓盤13.前蓋14.進水孔15.底盤16.加長軸電機

七、2SK型水環式真空泵的安裝尺寸圖：

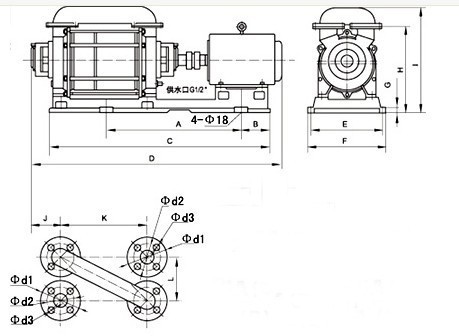

①2SK-1.5、3、6兩級水環真空泵外形及安裝尺寸：

型號
A
B
C
D
E
F
G
H
I
J
K
L
d1
d2
d3
2SK-1.5
598
132
938
1138
340
402
30
400

213
252

Φ140
Φ98
M12
2SK-3
698
192
1138
1348
380
462
30
435
523
216
348
160
Φ150
Φ110
Φ14
2SK-6
856
220
1388
1582
398
462
25
518
628
175
450
212
Φ160
Φ125
Φ14

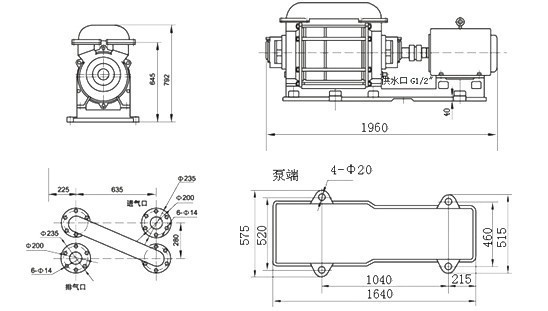

②2SK-12兩級水環真空泵外形及安裝尺寸：

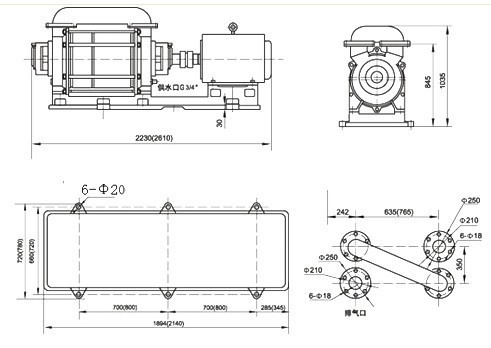

③2SK-20、30兩級水環真空泵外形及安裝尺寸：
八、2SK型水環式真空泵的常見故障原因與解決辦法：
故障
2SK型水環式真空泵原因
2SK型水環式真空泵解決方法
抽氣量不夠
1、間隙過大
1、調整間隙

2、填料處漏氣
2、壓緊或更換填料

3、水環溫度高
3、增加供水量

4、管道系統漏氣
4、擰緊法蘭螺栓，更換墊片或補焊裂紋等。
真空度降低
1、管道系統方面


①法蘭聯接處漏氣
1、①擰緊法蘭螺栓或更換墊片

②管道有裂紋
②焊補或更換

2、水環泵方面


①填料漏氣
2、①壓緊填料更換新填料

②葉輪與側蓋間隙過大
②更換墊片調整間隙

③水環發熱
③降低供水溫度

④水量不足
④增加供水量

⑤零件摩擦發熱，造成水環溫度升高
⑤調整或重新安裝
振動或有響聲
1、地腳螺栓松動
1、擰緊地腳螺栓

2、泵內有異物研磨
2、停泵檢查取出異物

3、葉片脫落
3、更換葉輪

4、氣蝕
4、打開吸入管道閥門
軸承發熱
1、潤滑油不足
1、檢查潤滑情況、加油

2、填料壓的過緊
2、適當松開填料壓蓋

3、沒供密封水或不足
3、供給密封水或增加水量

4、軸承或軸或軸承架配合過緊，使?jié)L珠與內外圈間隙過小，發生摩擦。
4、調整軸承與軸或軸承架的配合
起動困難
1、長期停機后，泵內生銹
1、用手或特制工具轉動葉輪數次

2、填料壓緊
2、檸松填料壓蓋

3、葉輪與泵體發生偏磨
3、重新安裝并調整

2SK型水環式真空泵選型須知：

一、請?zhí)峁┮韵略敿殧?shù)據：①2SK型水環式真空泵的產品名稱與型號②2SK型水環式真空泵的真空度要求單位PA或MPA③2SK型水環式真空泵抽速要求單位L/S或M3/MIN④2SK型水環式真空泵的使用與否和工作條件⑤2SK型水環式真空泵的電機功率（KW）⑥2SK型水環式真空泵的電機轉速（r/min）⑦2SK型水環式真空泵的電壓〔V〕⑧2SK型水環式真空泵的進出口口徑⑨2SK型水環式真空泵的材質要求⑩2SK型水環式真空泵是否帶附件，以便我們的為您正確選型。

二、若已經由設計單位選定我公司的2SK型水環式真空泵的產品型號，請按2SK型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
